【不锈钢弯板链条】A不锈钢弯板链条A广州不锈钢弯板链条A不锈钢弯板链条生产厂家
价格:
60.00
产品详情
编号: XY-005 类型: 输送
规格: 2082 材质: 不锈钢
颜色: 光亮 品牌: 翔宇
节距: 50.8 滚珠直径: 28.58
销轴直径: 8 描述: 双节距链条在运行中比较省力,但是必须有固定的轨道来适用于滚珠的运行
单位:

【不锈钢弯板链条】A不锈钢弯板链条A广州不锈钢弯板链条A不锈钢弯板链条生产厂家

不锈钢弯板链条套筒滚子链相当于活动铰链,由滚子;套筒;销轴;外链板;内链板组成。当链节进入、退出啮合时,滚子沿齿滚动,实现滚动摩擦,减小磨损。套筒与内链板、销轴与外链板分别用过盈配合(压配)固联,使内、外链板可相对回转。为减轻重量、制成“8”字形,亦有弯板。这样质量小,惯性小,具有等强度。两销轴之间的中心距称为节距,用P表示。不锈钢弯板链条的节距越大,销轴的直径也可以做得越大,链条的强度就越大,传动能力越强。节距P是链传动的一个重要参数。内外链板制成8字形,截面Ⅰ、Ⅱ强度大致相等,符合等强度设计原则,并减轻了重量和运动惯性。不锈钢弯板链条链节数LP常用偶数。接头处用开口销或弹簧卡固定。一般前者用于大节距,后者用于小节距。当采用奇数链节时,需采用过渡链节。过渡链节的链板为了兼作内外链板,形成弯链板,受力时产生附加弯曲应力,易于变形,导致链的承载能力大约降低20%。因此,链节数应尽量为偶数。滚子链的接头形式见图5滚子链标记:链号—排数×链节数标准号例如:节距为15.875mm,单排,86节A系列滚子链其标记为:10A—1×86GB1243.1—83

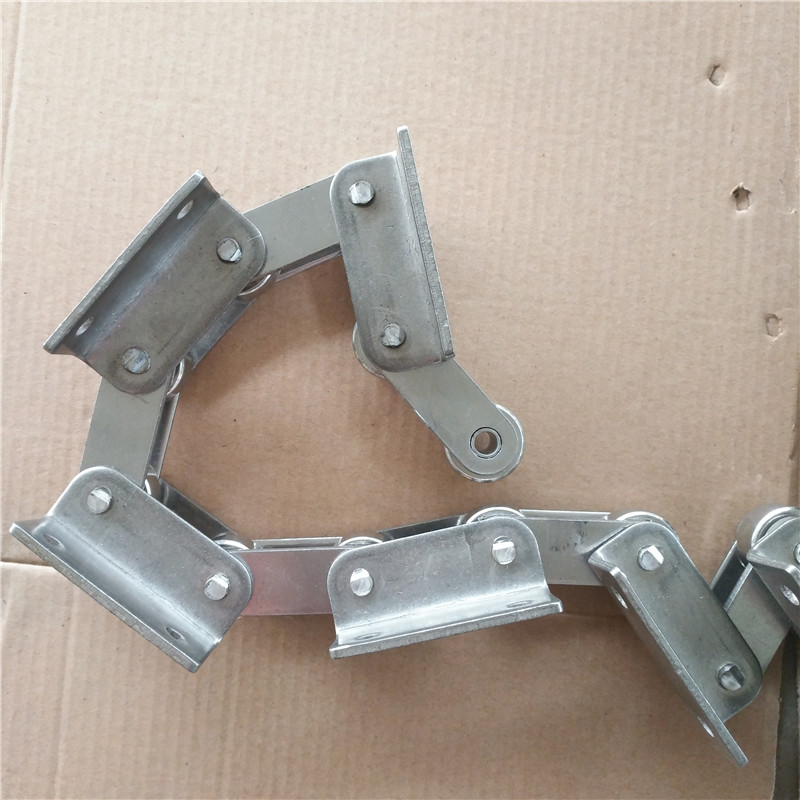

不锈钢弯板链条 (17).jpg不锈钢弯板链条 (19).jpg
